Kilslidsventilen är en av de mest använda avstängningsventilerna inom industri, VA-system och byggnation. Tack vare sin robusta konstruktion, höga tätningsförmåga och låga flödesmotstånd är den ett självklart val i många applikationer där driftsäkerhet är avgörande.

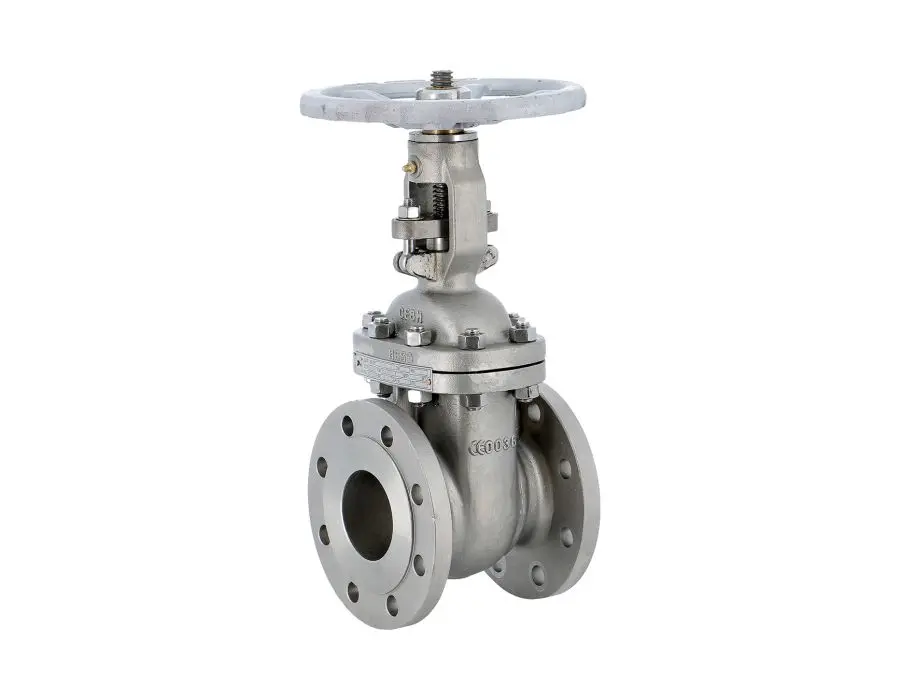

Vad är en kilslidsventil?
En kilslidsventil (eller slussventil) är en typ av avstängningsventil där ett kilformat spjäll – sliden – rör sig vertikalt för att öppna eller stänga flödet i ett rörsystem. När ventilen är helt öppen ligger sliden utanför flödesbanan, vilket ger ett minimalt tryckfall. När ventilen stängs pressas sliden ned mellan två säten, vilket ger en tät avstängning.
Ventilen är inte avsedd för reglering av flöde, utan används främst för att helt öppna eller helt stänga en ledning. Delvis öppna kilslidsventiler riskerar att sliden vibrerar, vilket kan leda till förslitning och skador.
Användningsområden
Kilslidsventiler används i en mängd olika sammanhang, bland annat:
- Vatten- och avloppssystem (VA)
- Industriella processystem
- Kraftverk
- Värme- och kylsystem
- Brandskyddssystem
Deras tåliga konstruktion gör dem särskilt lämpade för drift i tuffa miljöer, inklusive system med stora tryckvariationer eller där smutsigt vatten förekommer.
Konstruktion och materialval
Kilslidsventiler finns i en rad olika utföranden och material, beroende på användningsområde:
- Husmaterial: Gjutjärn, segjärn, stål eller rostfritt stål
- Tätning: Mjuk- eller metalltätning, beroende på krav på täthet och temperatur
- Kiltyp: Solid kil, flexibel kil eller delad kil – med olika egenskaper för exempelvis tätning, tolerans för temperaturvariationer och slitage
Många moderna kilslidsventiler är utrustade med en inkapslad kil med gummibeläggning (ofta EPDM eller NBR), vilket ger mycket god tätning även vid låga tryck.
Standarder för kilslidsventiler
För att säkerställa prestanda, säkerhet och kompatibilitet tillverkas kilslidsventiler enligt internationella standarder. Några centrala är:
- EN 1074 – Valves for water supply
https://www.sis.se/api/document/preview/912364/ - EN 1171 – Cast iron gate valves
https://www.sis.se/api/document/preview/917074/ - DIN 3352 – Gate valves for water supply
https://www.beuth.de/en/standard/din-3352/208901049 - ASME B16.34 – Valves – Flanged, Threaded, and Welding End
https://www.asme.org/codes-standards/find-codes-standards/b16-34-valves-flanged-threaded-welding-end
Fördelar med kilslidsventiler
- Fullt genomlopp: Minimalt tryckfall vid fullt öppet läge
- Tät stängning: Speciellt med gummibelagd kil och mjuktätande säten
- Lång livslängd: Få rörliga delar och robust design
- Lämplig för stora dimensioner: Kilslidsventiler finns i mycket stora nominella dimensioner
- Servicevänlig: Många modeller tillåter underhåll utan att hela ventilen måste demonteras
Viktigt att tänka på
- Ventilen ska alltid vara helt öppen eller helt stängd i drift – inte som reglerventil.
- Installation bör göras med hänsyn till flödesriktning och tillgänglighet för manövrering.
- Luftfickor och sediment kan påverka funktion – placering och flödeshastighet bör planeras noggrant.
